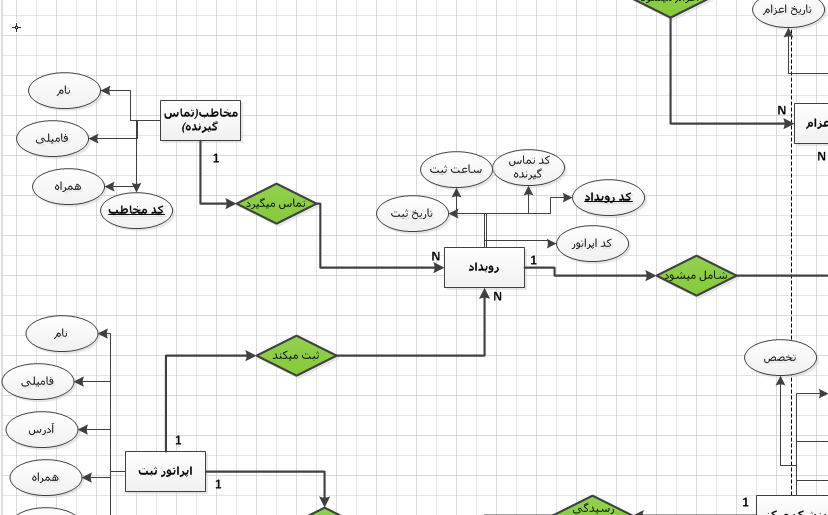

نمودار ERD فوق به تجزیه و تحلیل
مرکز فوریتهای پزشکی میپردازد . این مرکز شامل یک سری خودروهای فوریتی میباشد که
این خودروها شامل تعدادی راننده هستند . هر راننده به صورت شیفتی خودرو ها را
تحویل میگیرد .
مخاطبین که در
رویدادهای اورژانسی حضور دارند با مرکز فوریتهای پزشکی تماس گرفته و رویداد را به
اپراتور ثبت اطلاع میدهد . در مرکز فوریتهای پزشکی پراتور ثبت وظیفه ثبت رویدادها
و تماسهای مخاطبین و همچنین پذیرش بیماران به مرکز را به عهده دارد .
پس از اینکه اپراتور
ثبت ریداد گزارش شده را در سیستم ثبت میکند، آزیر مربوطه به مامورین اعزام به صدا
در آمده و مامورین از طریق خودروهای فورتی به محل اعزام میشود . در صورتی که نیار
باشد بیمار به مرکز انتقال داده شود ، مامورین با رعایت نکات ایمینی بیمار را به
مرکز اعزام کرده و تحت نظر قرار میدهد . در این زمان اپراتور ثبت اطلاعات مربوط به
بیمار ، محل اعزام و پزشک شیفت را در سیستم ثبت کرده و یک رکورد بستری برای بیمار
مربوط به اعزام مورد نظر در سامانه ثبت میگردد .
لذا در نمودار ERD
مربوط به مرکز فوریتهای پزشکی کلیه ارتباطات بین موجودیتها و خصوصیات هر موجودیت
با شفافیت مناسب نمایش داده شده است .
سیستم اورژانس
بیمارستان و مرکز فوریت های پزشکی نیز یکی هستند و این پروژه میتواند برای هر دو
عنوان مورد استفاده قرار گیرد.
