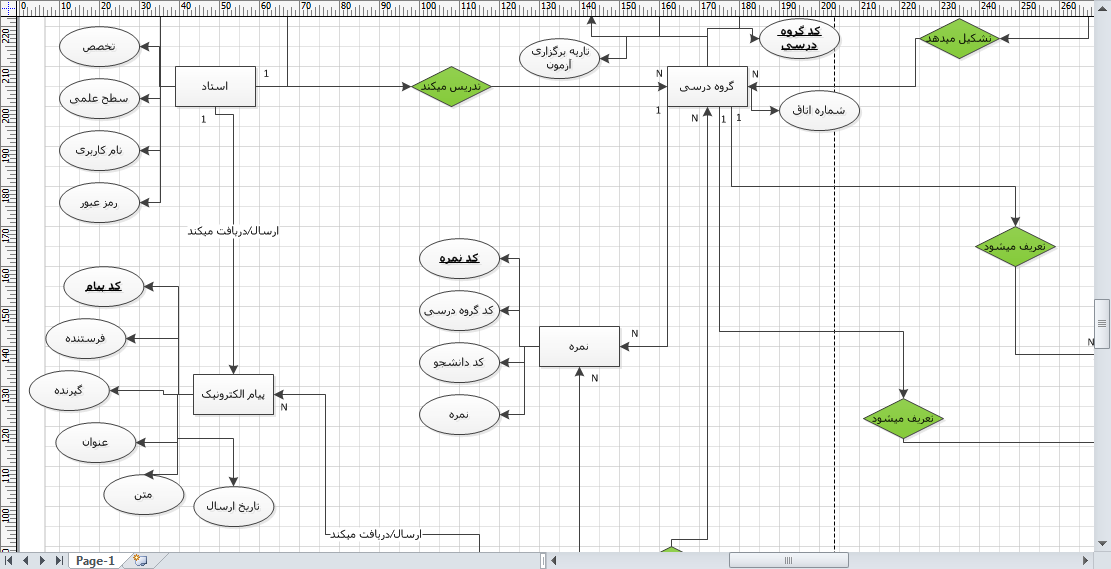

نمودار ERD
فوق به تجزیه و تحلیل پورتال آنلاین دانشگاه شریف میپردازد . این سیستم از چندین
دانشکده تشکیل شده است که در این دانشگاه ترم هایی در حال اجرا بوده که در هر
دانشکده رشته های متعددی نیز وجود دارد. در هر رشته لیستی از دورس ارائه میگردد .
هر درس نیز شامل لیستی از منابع میباشد که اینن مننابع برای درس مورد نظر در
پورتال قرار داده میشود . سایر توضیحات پورتال دانشگاه که ارتباط بین اساتید و
دانشجویان میباشد در مشخصات پروژه وجود دارد .
در هر درس لیست گروههای
درسی ارائه میشود که دانشجویان با ثبت نام در گروه درسی مورد نظرشان میتوانند
واحدهای خود را اخذ کنند. پس در هر گروه درسی لیستی از دانشجویان وجود دارد و هر
استاد نیز میتواند چندین گروه درسی را به خود اختصاص دهد.
در هر گروه درسی تعداد
آزمون و کوئیز های مربوطه در حال اجراست که هر کدام نیز نمراتی را به خود اختصاص
میدهند .
در هر گروه درسی نیز لیستی
از تکالیف توسط اساتید مربوطه تعریف میگردد. که هر تکلیف نیز نمره ای بهش تعلق میگیرد
.
اساتید و دانشجویان در
پورتال دانشگاه میتواند برای همدیگر پیام های خصوصی و عمومی ارسال کند.
کلیه ی موارد فوق در قالب
نمودار ERD
تهیه شده و با استفاده از نرم افزار ویزیوو و وورد نمودار مربوط موجود میباشد.
لذا در نمودار ERD
مربوط به پورتال آنلاین دانشکاه سریف کلیه ارتباطات بین موجودیتها و خصوصیات هر
موجودیت با شفافیت مناسب نمایش داده شده است .
